Все разделы документацииСмарт КПП распознаёт госномера на въезде и выезде и открывает шлагбаум или ворота машинам из белого списка. Пост собирается из того, что уже есть в кабинете: камеры поста это обычные камеры аккаунта, а кадры для распознавания берутся у нашего сервера, куда видео и так приходит. Отдельного соединения с камерой пост не открывает.
Новый пост
В разделе «Смарт КПП» нажмите «+ КПП» вверху справа, дайте посту название и адрес. Пост откроется своей карточкой.
- Сводка: посты, режимы, проезды и отказы за сутки
- Пост: кадры камер въезда и выезда, режим
- Последний проезд: номер, решение, время
- Открыть вручную и настройки поста

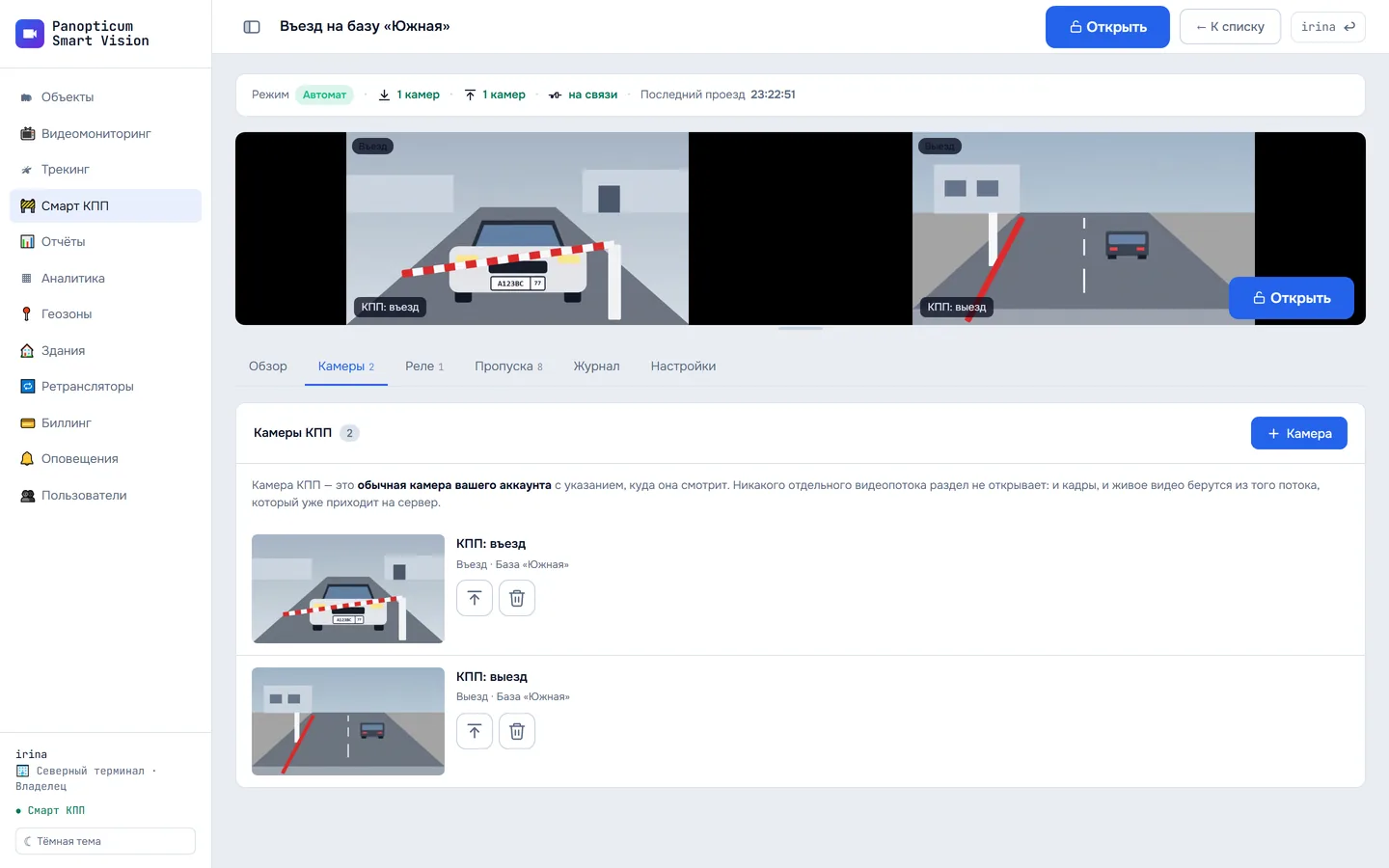

Камеры поста
Сначала заведите камеру въезда в кабинете, как любую другую (Как подключить камеру). Затем в карточке поста откройте вкладку «Камеры», нажмите «+ Камера», выберите её и укажите направление: въезд или выезд.
Чтобы номер читался надёжно:
- номер в кадре должен быть не уже 120 точек по ширине, иначе первым теряется трёхзначный регион;
- опорный кадр в настройках камеры раз в 1 или 2 секунды: распознавание получает свежий кадр без задержки;
- ночью нужна подсветка номера, без неё он не читается.

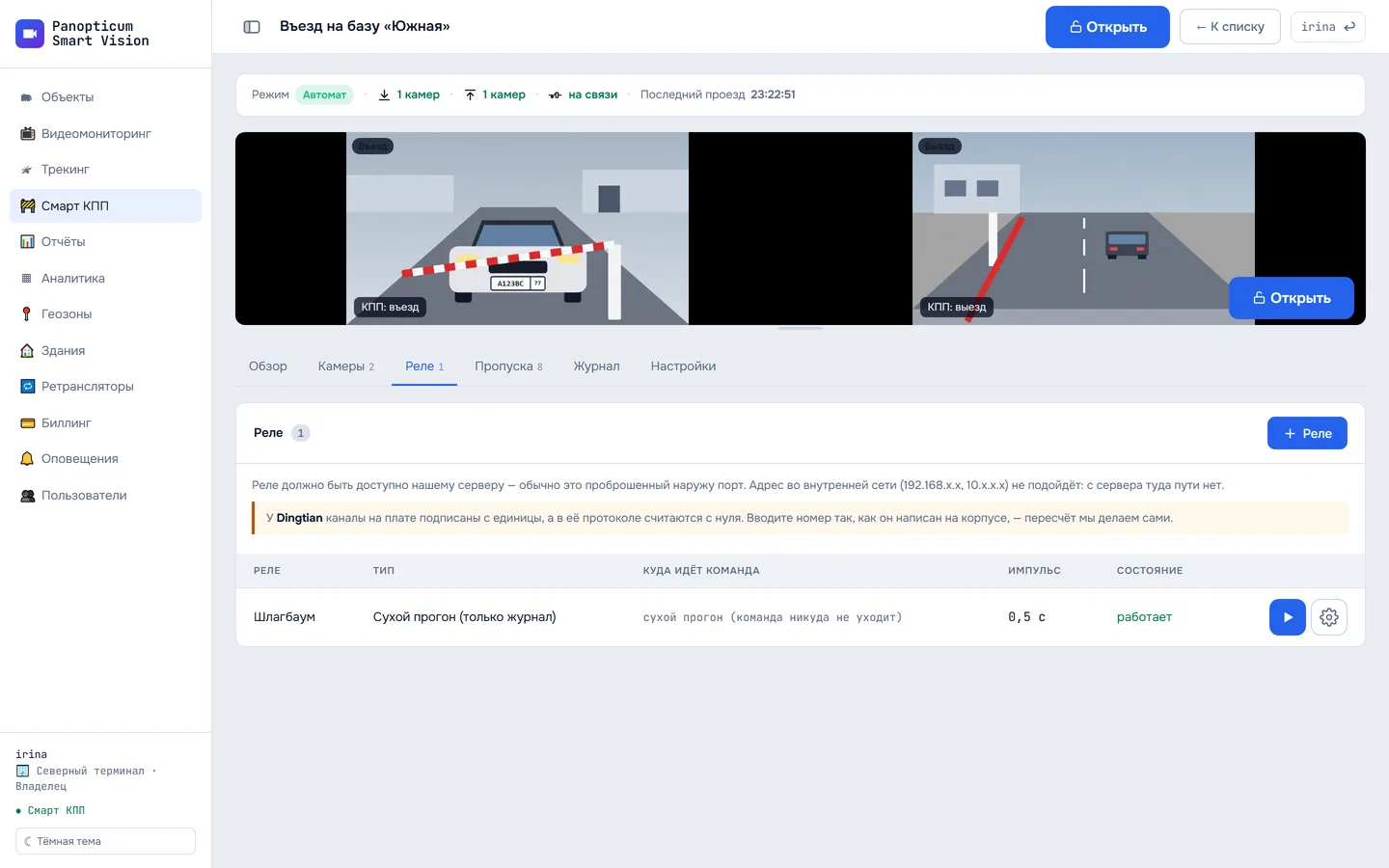

Реле шлагбаума
Во вкладке «Реле» добавьте реле, которое открывает шлагбаум или ворота. Поддерживаются сетевые реле Dingtian, любое HTTP-реле со своим адресом и Modbus TCP. Вариант «Сухой прогон» ничего не открывает и только пишет в журнал: им удобно проверить пост без шлагбаума.
- Реле должно быть доступно нашему серверу из интернета, обычно это проброшенный порт. Адрес во внутренней сети (192.168.x.x, 10.x.x.x) не подойдёт: с сервера до него пути нет.
- У Dingtian номер канала пишется так, как он подписан на плате, с единицы.
- Кнопка запуска у реле щёлкает его один раз и показывает ошибку, если реле не ответило. Об отказе реле приходит оповещение всегда, отключить его нельзя: это сломанные ворота.

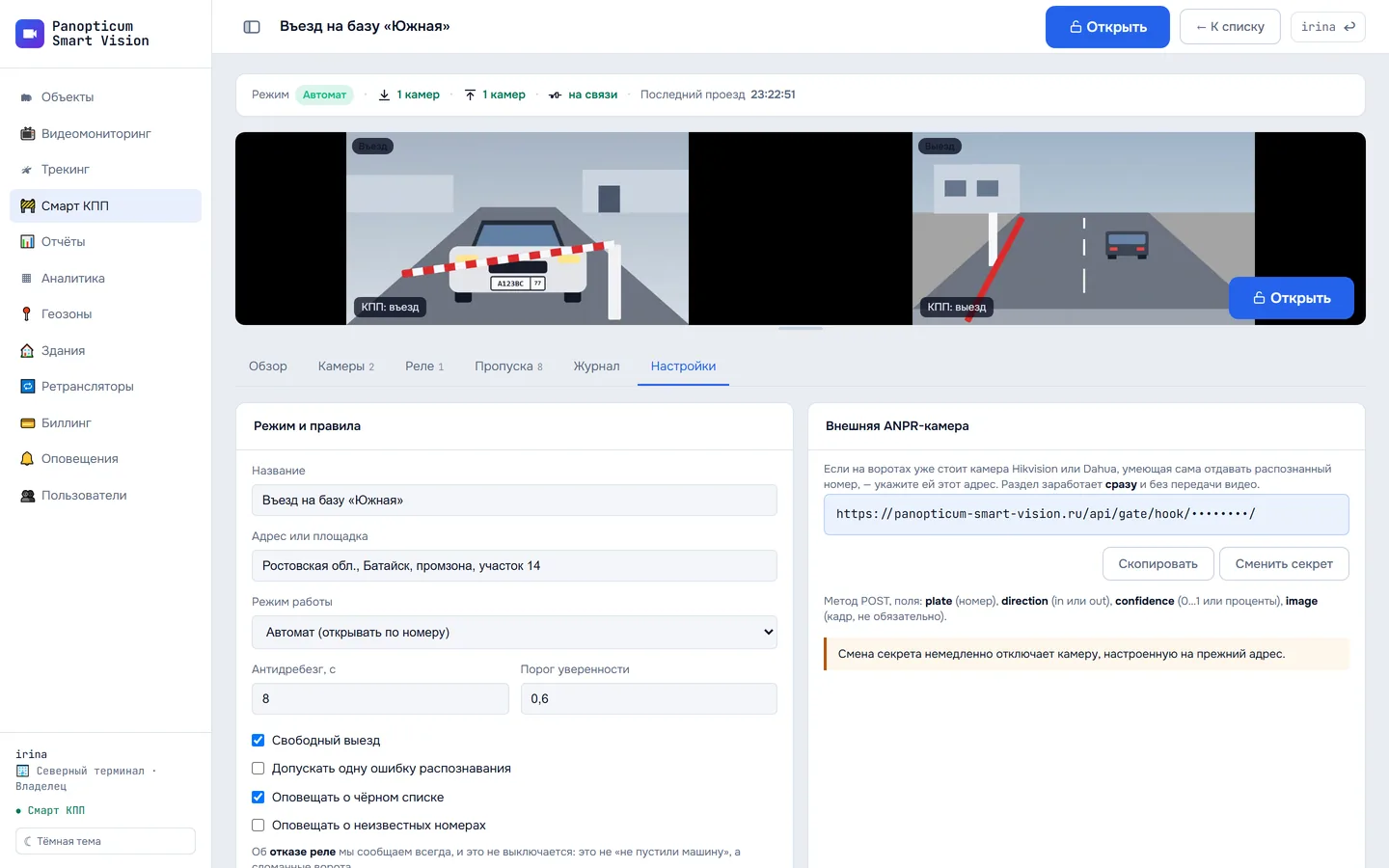

Режимы и настройки
Режим и остальные настройки поста во вкладке «Настройки».
- Режим: выключен, наблюдение, автомат
- Порог уверенности распознавания
- Свободный выезд
- Адрес для камеры распознавания номеров
| Режим | Что делает |
|---|---|
| Выключен | Распознавания и журнала нет |
| Наблюдение | Номера пишутся в журнал с решением «открыли бы» или «не открыли бы», шлагбаум не трогается |
| Автомат | Открывает машинам из белого списка |
- Антидребезг: сколько секунд после распознавания тот же номер в том же направлении не обрабатывается снова. Машина, постоявшая в кадре, иначе открывала бы шлагбаум по кругу и множила строки журнала.
- Порог уверенности: номер, прочитанный ненадёжнее порога, не открывает. Например, 0,6 это 60 процентов.
- Свободный выезд: на выезд открывать любой машине, без списка.
- Допускать одну ошибку распознавания: путать разрешено только похожие знаки (0 и О, 8 и В) или один лишний или потерянный знак. Два разных настоящих номера не склеиваются никогда, а к чёрному списку такое сравнение не применяется.
- Оповещать о чёрном списке и о неизвестных номерах: сообщения уходят в каналы раздела «Оповещения».
Если для поста задано расписание (его настраивает поддержка), вне окна расписания автомат ведёт себя как наблюдение, а в шапке поста стоит пометка «по расписанию».
Как пост решает
Проверки идут по порядку, и решает первая сработавшая:
- номер прочитан ненадёжно: отказ, без записи в нарушители;
- номер в чёрном списке: отказ и оповещение, даже если он есть и в белом;
- пост в наблюдении: запись «открыли бы» или «не открыли бы»;
- свободный выезд и машина выезжает: открыть;
- действующий пропуск в белом списке: открыть;
- иначе отказ: «Номера нет в списке».
Машина подъезжает
- Уверенность. Номер, прочитанный ненадёжно, ворота не открывает и в нарушители машину не записывает.
- Чёрный список проверяется раньше белого и сильнее его. О такой машине уходит оповещение.
- Режим поста. В наблюдении решение пишется в журнал с пометкой «открыли бы», а шлагбаум не трогается.
- Свободный выезд открывает любой машине, которая выезжает.
- Белый список с учётом срока, дней и часов пропуска. Окно с 22:00 до 06:00 это ночная смена через полночь, а не пустой интервал.
- Решение: реле поднимает шлагбаум или ворота остаются закрыты; проезд с кадром ложится в журнал.
Своя камера распознавания
Если на воротах уже стоит камера Hikvision или Dahua, которая сама распознаёт номера, раздел работает сразу и без передачи видео. В настройках поста, в блоке «Внешняя ANPR-камера», скопируйте адрес и укажите его камере. Камера отправляет туда номер, направление, уверенность и, по желанию, кадр. Такие номера проходят те же проверки и попадают в тот же журнал.
Дальше
Как следить за постами и открывать вручную, рассказано в статье Работа поста КПП, а как вести списки, в статье Пропуска.
Если не получилось
- В журнале пусто. Пост выключен или к нему не привязана камера; проверьте вкладки «Настройки» и «Камеры».
- Номер читается с ошибками или без региона. Номер в кадре слишком мелкий: приблизьте камеру или поставьте объектив длиннее.
- В журнале «Ошибка реле». Пост решил открыть, а реле не ответило. Во вкладке «Реле» видна последняя ошибка; проверьте адрес, порт и что реле доступно из интернета.
- Разбор по шагам в статье КПП не узнаёт номер.
